产品规格：
产品简介：
阳性接触件采用弹性绞线插针
高密度接点，间距1.27mm x 1.27mm
产品采用金属屏蔽外壳
包括12芯～100芯等7种规格
主要技术参数：
— 工作温度：-55℃～+125℃
— 额定工作电流：3A
— 接触电阻：≤ 20mΩ
— 绝缘电阻：常温≥ 5000MΩ；湿热≥1MΩ（交变湿热10个循环）
— 耐电压：800V（常温）
— 振 动：频率10～2000Hz 加速度196m/s2
— 冲 击：加速度735m/s2
— 加速度：735 m/s2
— 机械寿命：500次
— 特性阻抗：100±15Ω
— 近端串扰：100ps时间内近端串扰不小于30dB
— 传输特性：传输速率为1.65Gbps
型号命名:
1.系列主称代号：HJ30J
2.接触件数目：12、18、24、30、36、55、100芯
3.电连接器类型：ZK表示插座装插孔;TJ表示插头装插针
4.接触件端接形式：
• 无标识━压接形式

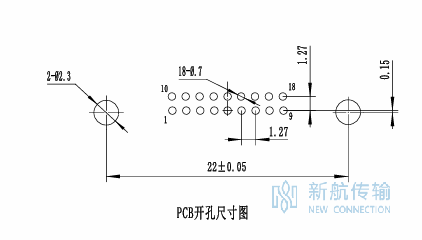

• N一直式印制板形式，印制板网格间距为1.27×1.27
• NB一表面贴装形式
• W—弯式印制板网格间距为1.27×1.27
5.锁紧及安装组件类型：
• 详见本手册产品锁紧组件类型及使用说明，其中产品不带锁紧组件用字母“Y”表示
6.改型产品标识：
• A一尾部有-A型附件 J—印制板焊盘间距为1.27(仅限于表面贴装产品)
7.导线具体要求：
• 含导线长度、外部防护等，详见带线产品的订货型号说明。(仅适于压线产品)
应用场景
通信设备
5G基站、交换机、路由器等通信设备内部板间连接
工业控制
PLC控制器、伺服驱动器、传感器接口等工业自动化场景
军工装备
雷达、导弹控制系统、军用通信等严苛环境连接
