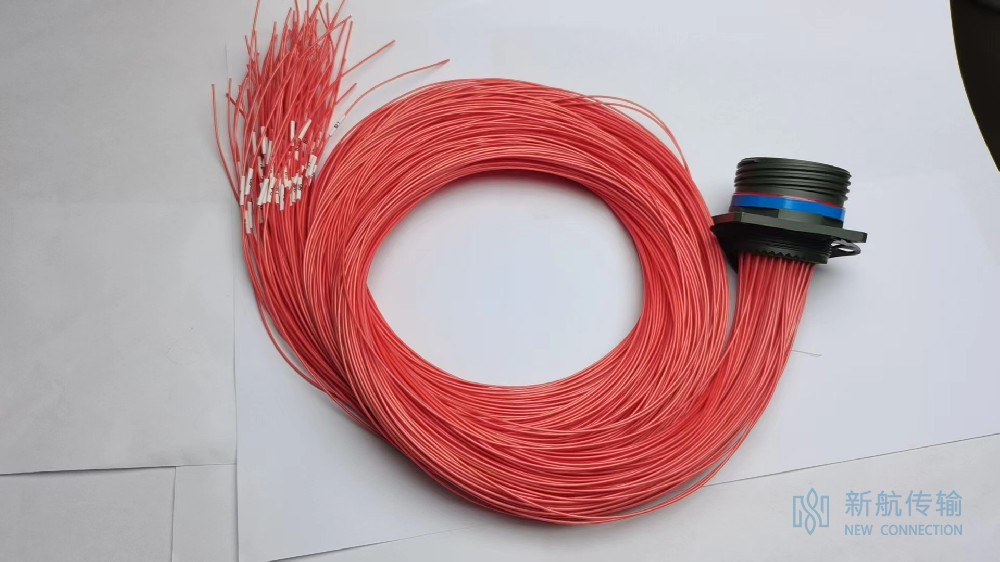

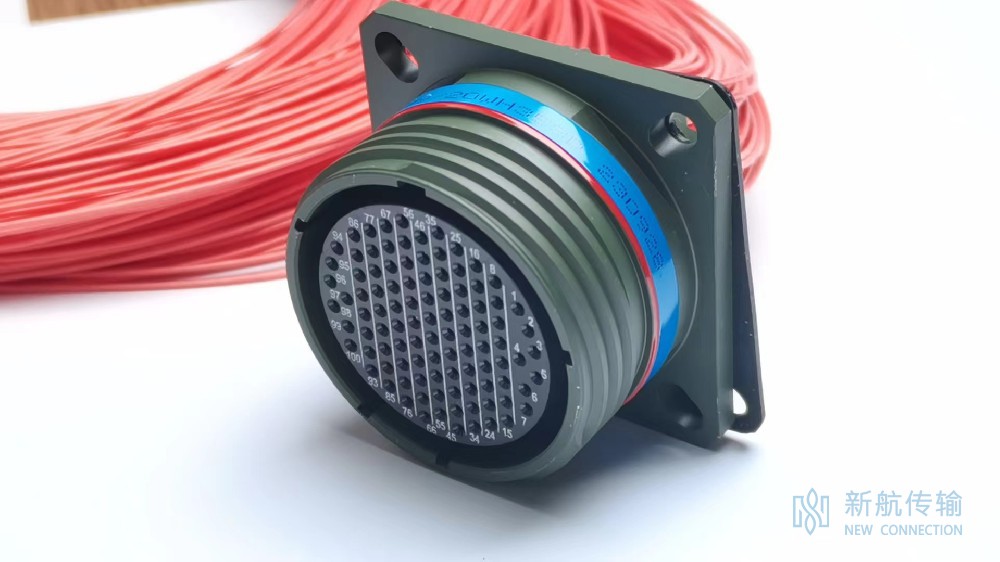

圆形连接器

产品规格：

暂无

产品简介：

• 符合GJB599B（MIL-DTL-38999M）Ⅲ系列标准

• 三头螺纹快速连接，并带防松脱机构

• 体积小、重量轻、接触偶密度高

• 具有电磁屏蔽功能

• 接触件压接可取卸，插针防斜插

• 具有高温下的高强度振动特性，能适合在恶劣的风沙和潮湿的场合使用

• 12#、16#、20#接触件规格的孔位可装配光纤接触件

• 12#、10#、8#接触件规格的孔位可装配同轴、屏蔽接触件

• 具有不锈钢壳体、钛合金壳体、铝合金壳体和多种镀层

• 具有高温下的高强度振动特性，能适合在恶劣的风砂和潮湿的场合下使

用   途：产品用于电路信号连接

使用环境：产品用于较强振动、淋雨、风砂和潮湿等复杂环境

主要技术参数：

材料：壳体：铝合金、不锈钢、钛合金

绝缘体：热固性塑料或热塑性塑料

封线体和密封圈：硅橡胶

镀层：
W类：镀镉军绿色   F类：化学镀镍   K类：不锈钢钝化  FT类：铝合金镀缎面镉  TA类：钛合金

接触件材料：铜合金表面镀金，有压接型、焊接型和印制版型

机械寿命：≥500次插拔循环

冲击：3ms半正弦波 加速度峰值300g

振动：

正弦：60g，并带温度循环和模拟附件（36h）

随机：高温下，频率100～1000Hz，功率谱密度1g²/Hz，对应均方根值41.7g

环境温度下： 频率100～1000Hz 功率谱密度5g²/Hz，对应均方根值49.5g

电器性能:

耐电压：V

注：不同的接点排列有不同的工作等级，详见接点排列右上角标注。

接触件接触电阻及额定电流：

绝缘电阻：

≥5000MΩ（500VDC）

壳体导电性：

W类：2.5mV   F、FT类：1.0mV  K、TA类：10mV

电磁干扰屏蔽：

100MHz～1GHz时，最小衰减为85dB（F类、W类）

1GHz ～ 10GHz时，最小衰减为65dB（F类）、50dB（W类）

8#双同轴接触件：

频带宽0~20MHz

额定电压：最大为500V（AC），在21000米为125V（AC）。

电压降：内接触件和中间接触件在1A下≤55mV，外接触件在12A下≤75mV

环境性能:

温度范围：W类：-65 °C ～+175 °C   F、K、FT、TA类：-65°C ～+200 °C

耐 盐 雾：W类：500h    K、TA类： 1000h  F类：48h/96h  FT类：96h

密    封：插配连接器符合MIL-DTL-38999M低气压浸渍的要求

湿    热：按MIL-DTL-38999M：24小时10次循环

耐    液：耐多种燃料，冷却液，溶剂

型号命名:

应用场景

通信设备

5G基站、交换机、路由器等通信设备内部板间连接

工业控制

PLC控制器、伺服驱动器、传感器接口等工业自动化场景

军工装备

雷达、导弹控制系统、军用通信等严苛环境连接
