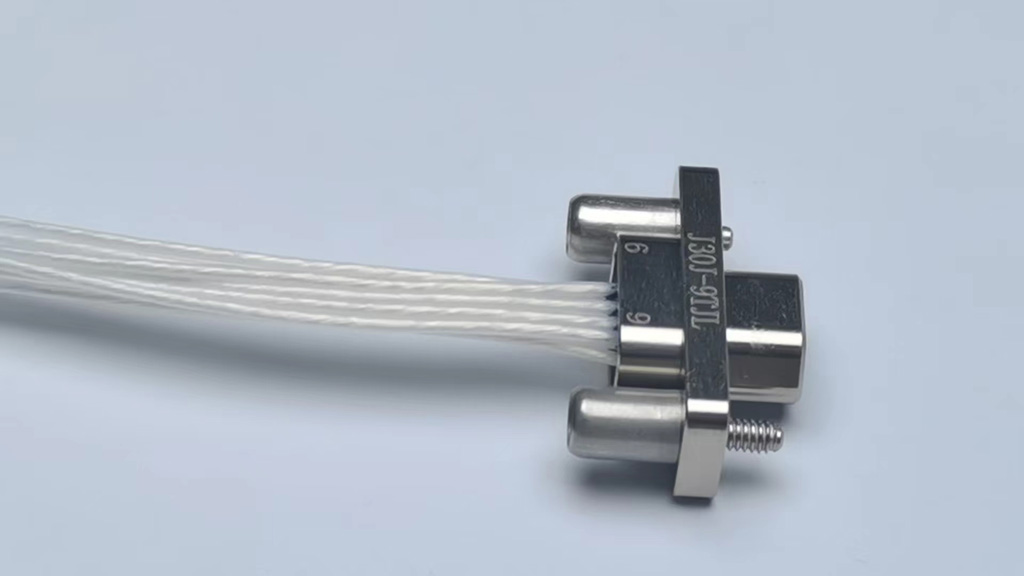

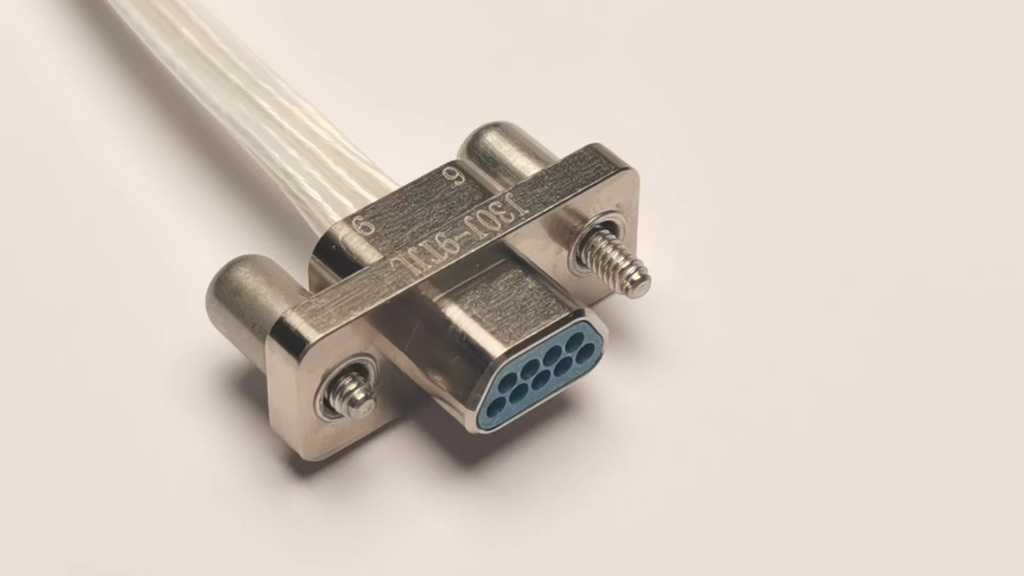

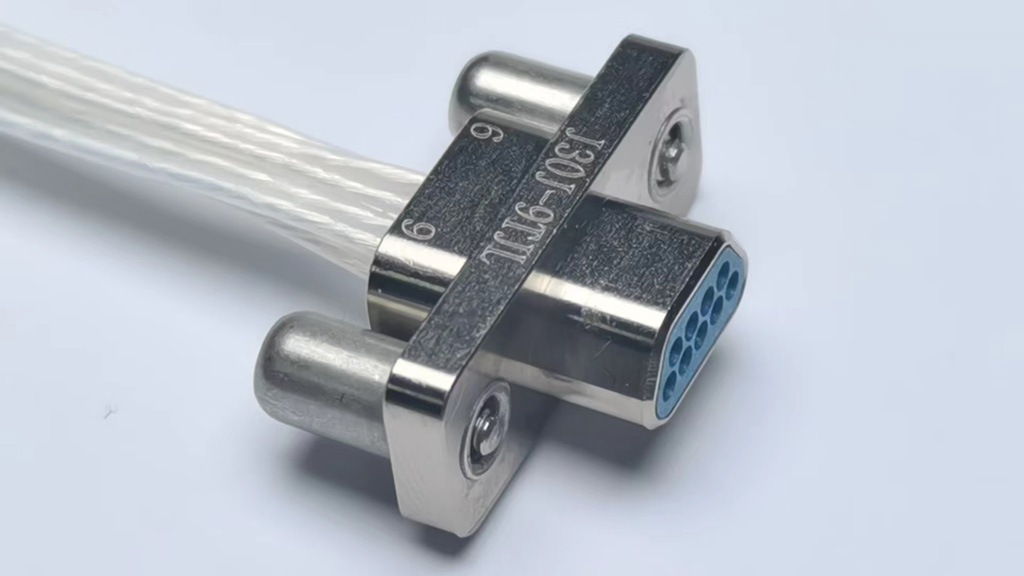

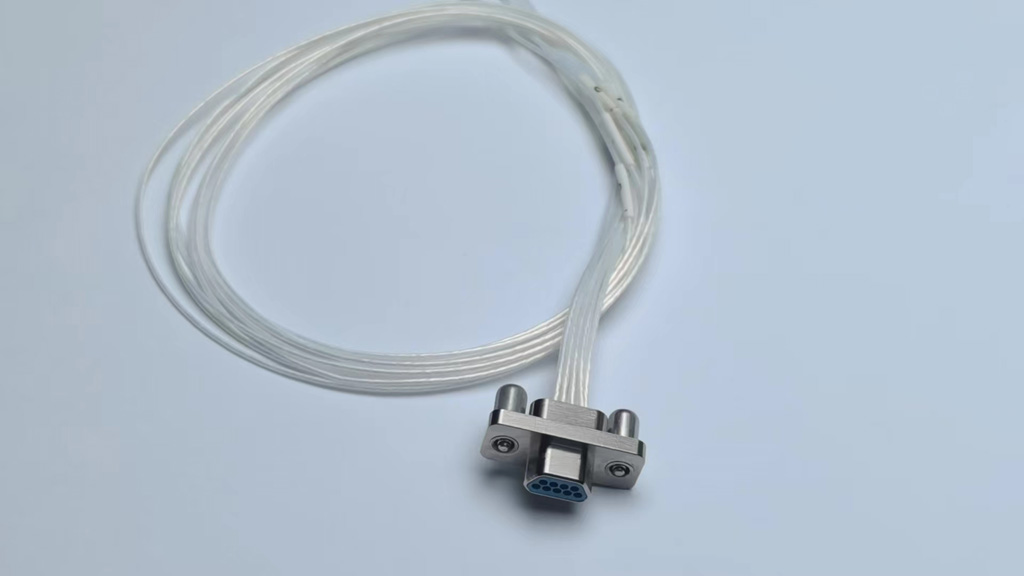

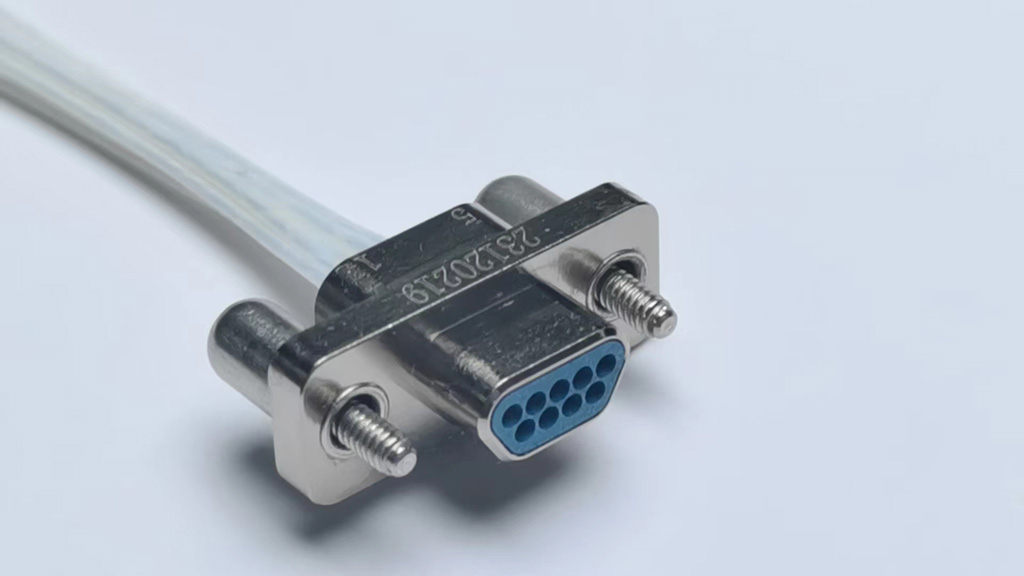

J30J-9TJ
产品规格产品简介符合GJB2446A（等效于MIL-C-83513），借款对应美国MDM系列产品插针接触件采用弹性绞线式插针（俗称麻花针）接触点密度高，横向间距1.27mm，排距1.1mm产品采用金属屏蔽外壳，可选金属尾罩包括9、15、21、25、31、37、51、66、74、100、144芯11种规格焊板产品有适用于印制板孔间距的尾端变更安装方式灵活,选用不同的安装附件，可适···
J30J
产品系列
基本型
系列改型

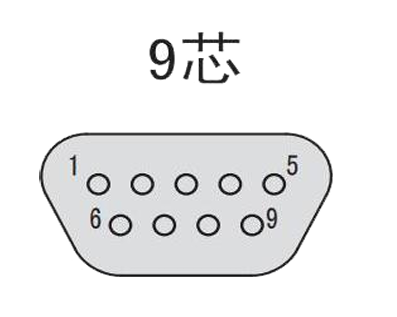

9芯
接触件数量
插头装插针
接触件种类
镀镍
表面处理
压接
端接形式
产品规格
产品简介
符合GJB2446A（等效于MIL-C-83513），借款对应美国MDM系列产品
插针接触件采用弹性绞线式插针（俗称麻花针）
接触点密度高，横向间距1.27mm，排距1.1mm
产品采用金属屏蔽外壳，可选金属尾罩
包括9、15、21、25、31、37、51、66、74、100、144芯11种规格
焊板产品有适用于印制板孔间距的尾端变更
安装方式灵活,选用不同的安装附件，可适用各种不同的安装结构
产品优点
功能用途：
产品具有高密度、轻型化、微型化的优点，可实现系统内部线缆到线缆，线缆与印制板，印制板与印制板之间电气电路系统的可靠互联。
使用环境：
产品可耐受较强振动、冲击等严酷使用环境，尤其适合用于对使用空间、设备轻量化有特殊要求的使用场合。
综合电气性能、密度、适应能力、成本等多方面因素，J30J系列是目前综合性能最优秀、最均衡的
矩形电连接器。
详细参数
| 参数项 | 参数值 | 参数项 | 参数值 |
|---|---|---|---|
| 针脚数 | 9、15、21、25、31、37、51、66、74、100、144 | 接口类型 | 矩形 |
| 端接方式 | 直插 | 额定电流 | 3A（9~24芯）/ 2A（32芯以上） |
| 额定电压 | 250V | 耐压 | 800V |
| 接触电阻 | ≤ 10mΩ | 绝缘电阻 | 常温≥ 5000MΩ；湿热≥100MΩ |
| 工作温度 | -55℃～+125℃ | 振动 | 频率10～2000Hz 加速度：196m/s2 |
| 加速度 | 735m/s2 | 冲 击 | 735m/s2 11ms |
| 机械寿命 | ≥500次 | 防护等级 | 不防水 |
| 壳体材料 | 铝合金（表面镀镍） | 接触件材料 | 铜合金（表面镀金） |
应用场景
通信设备
5G基站、交换机、路由器等通信设备内部板间连接
工业控制
PLC控制器、伺服驱动器、传感器接口等工业自动化场景
军工装备
雷达、导弹控制系统、军用通信等严苛环境连接
