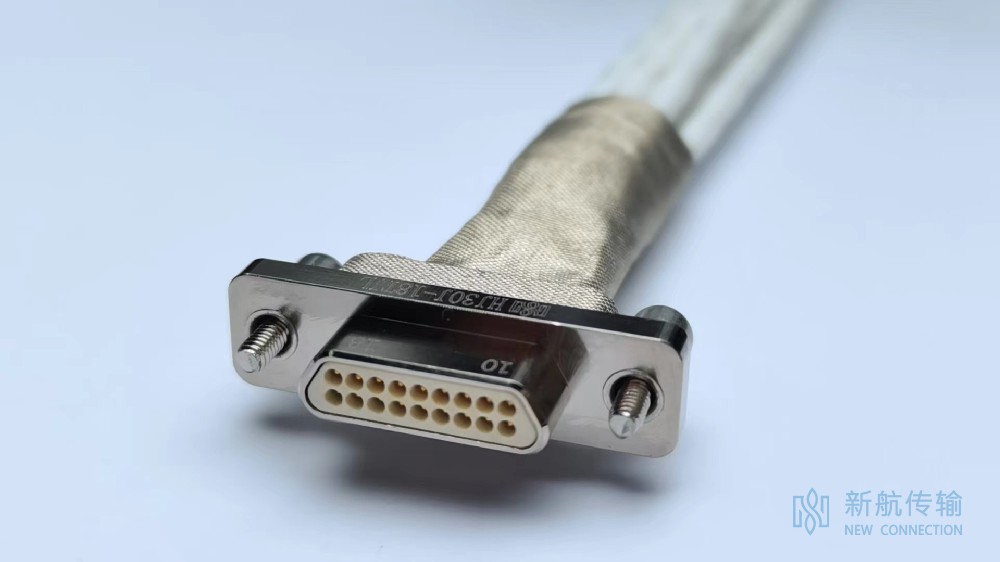

矩形连接器

产品规格：

暂无

产品简介：

• 阳性接触件采用弹性绞线插针

• 高密度接点，间距1.27mm x 1.27mm

• 产品采用金属屏蔽外壳

• 包括12芯～100芯等7种规格

主要技术参数：

—   工作温度：-55℃～+125℃

—   额定工作电流：3A

—   接触电阻：≤ 20mΩ

—   绝缘电阻：常温≥ 5000MΩ；湿热≥1MΩ（交变湿热10个循环）

—   耐电压：800V（常温）

—   振 动：频率10～2000Hz 加速度196m/s2

—   冲 击：加速度735m/s2

—   加速度：735 m/s2

—   机械寿命：500次

—   特性阻抗：100±15Ω

—   近端串扰：100ps时间内近端串扰不小于30dB

—   传输特性：传输速率为1.65Gbps

型号命名:

1.系列主称代号：HJ30J

2.接触件数目：12、18、24、30、36、55、100芯

3.电连接器类型：ZK表示插座装插孔;TJ表示插头装插针

4.接触件端接形式：

• 无标识━压接形式

• N一直式印制板形式，印制板网格间距为1.27×1.27

• NB一表面贴装形式

• W—弯式印制板网格间距为1.27×1.27

5.锁紧及安装组件类型：

• 详见本手册产品锁紧组件类型及使用说明，其中产品不带锁紧组件用字母“Y”表示

6.改型产品标识：

• A一尾部有-A型附件   J—印制板焊盘间距为1.27(仅限于表面贴装产品)

7.导线具体要求：

• 含导线长度、外部防护等，详见带线产品的订货型号说明。(仅适于压线产品)

应用场景

通信设备

5G基站、交换机、路由器等通信设备内部板间连接

工业控制

PLC控制器、伺服驱动器、传感器接口等工业自动化场景

军工装备

雷达、导弹控制系统、军用通信等严苛环境连接
