矩形连接器

产品规格

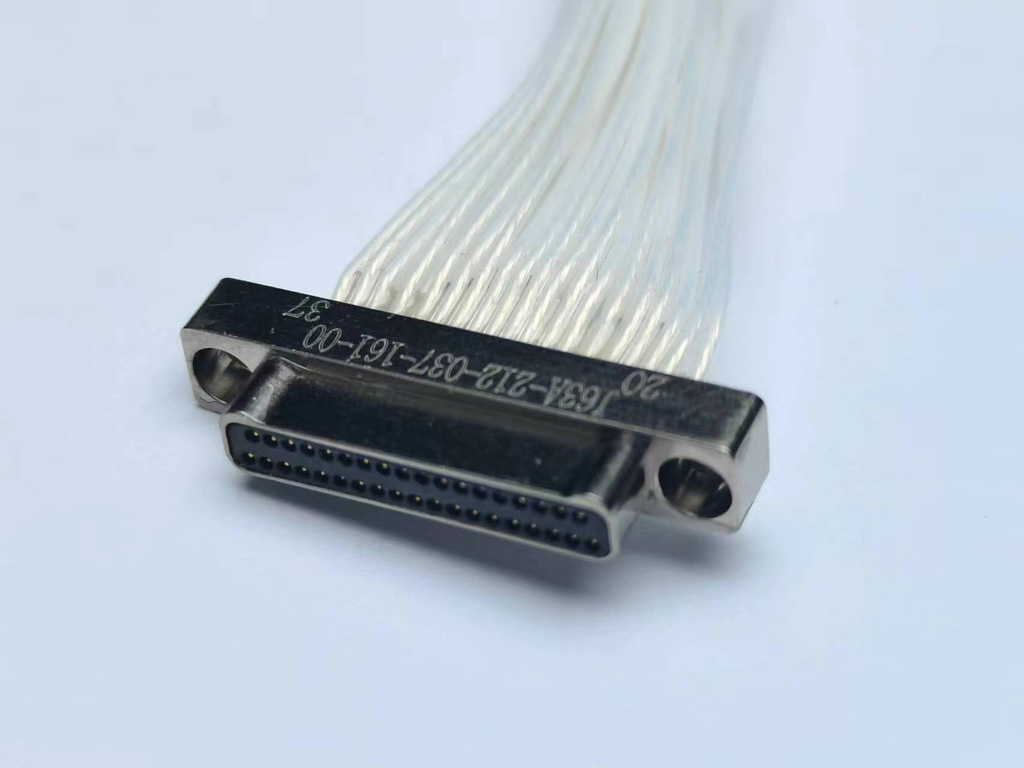

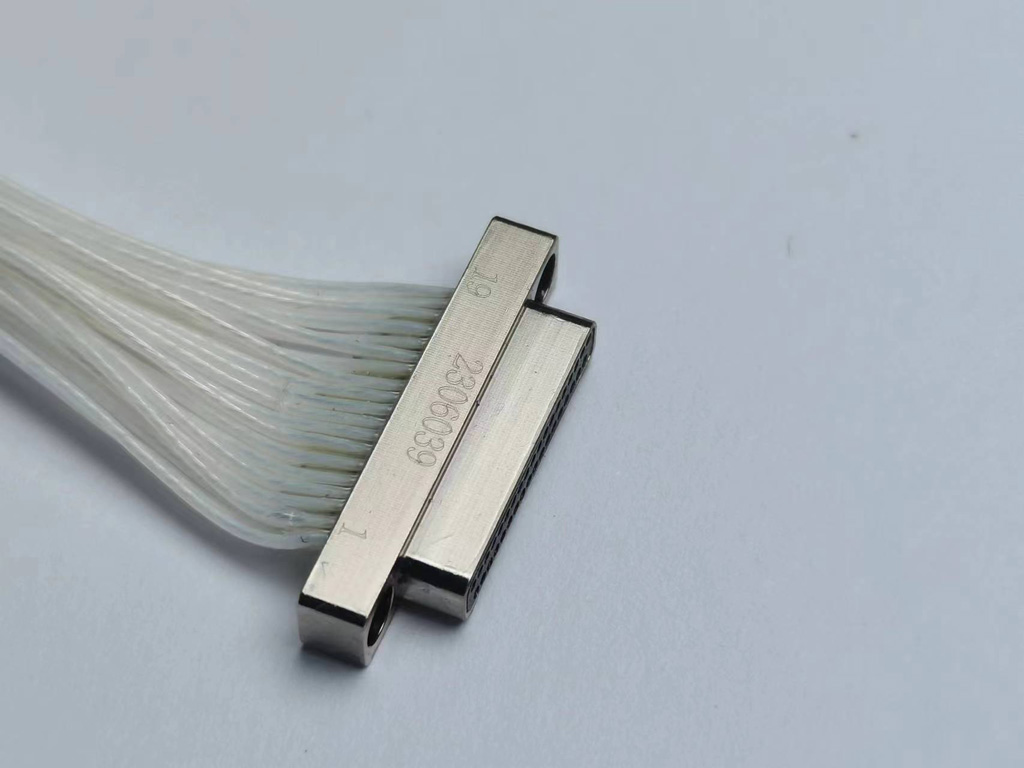

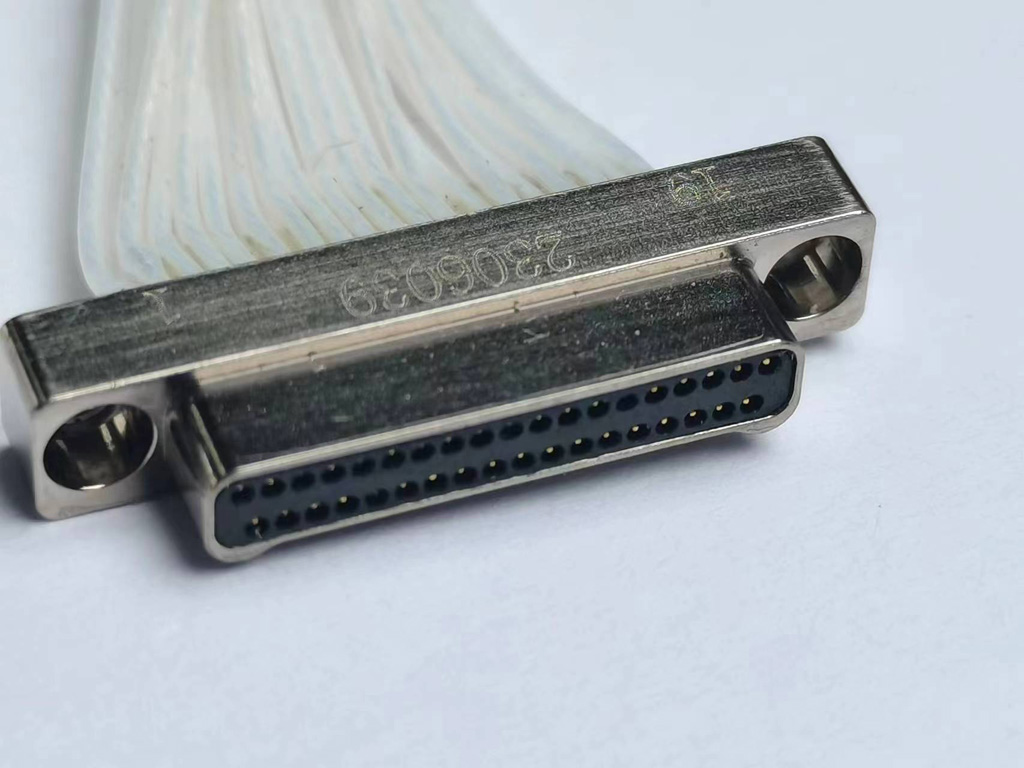

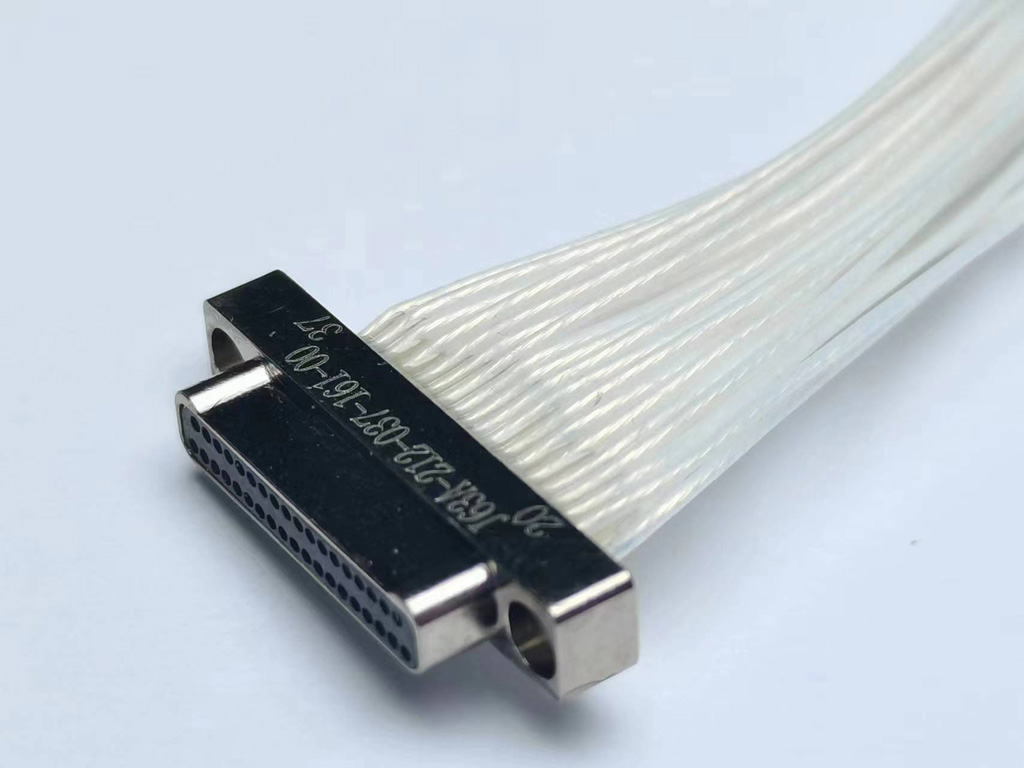

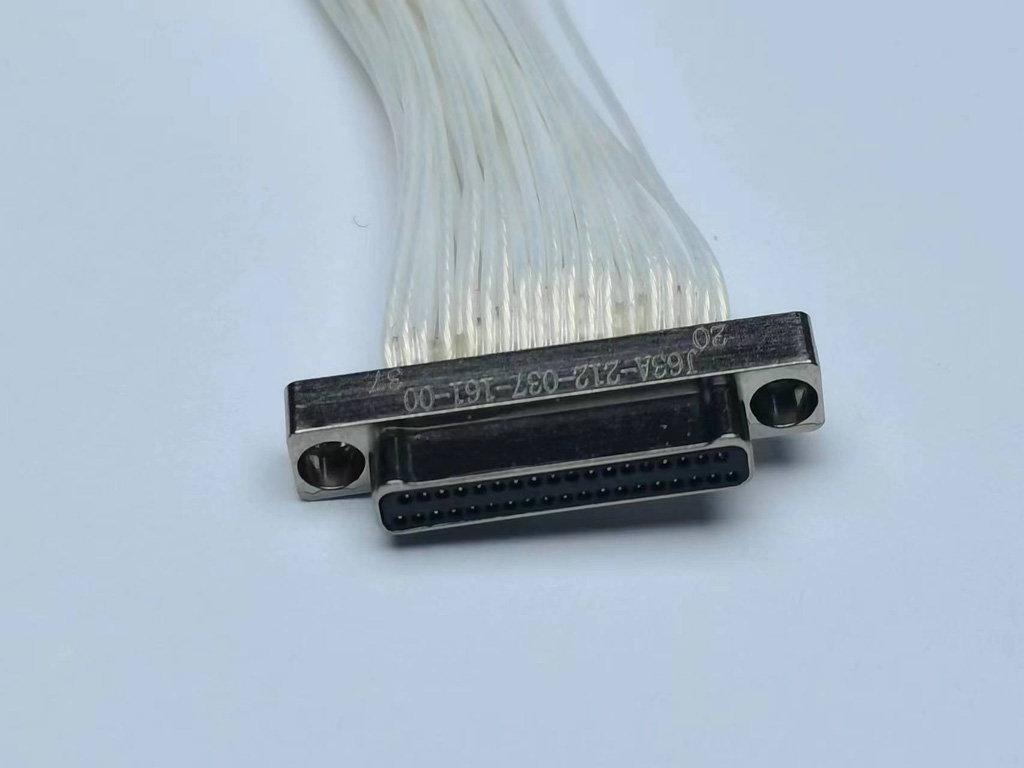

J63A系列产品简介

1. J70A和J63A/J70A产品技术特性一样，只是外形尺寸略有不同

2. 采用绞线式弹性毫微插针(俗称麻花针),间距为0.635mm, 外形尺寸微小

3. 芯数：有5、9、15、21、25、31、37、51、65、69、85芯十一种规格

4. 产品压接导线的截面积为0.035mm²

5. 插头、插座靠螺钉螺母旋合对接，插拔柔和、锁紧可靠

6. 装麻花针的一端为插头，装插孔的一端为插座；带锁紧螺钉的为自由端，带连接螺母的为固定端;常规配对的自由端和固

7. 定端靠锁紧螺钉和连接螺母旋合对接

8. 适用于高密度、微型化、轻型化、高可靠要求的各种电气电路系统的互联，满足系统轻型化和小型化的需求

J63A系列产品详细参数

    — 环境温度：  -55℃～+125℃

    — 振    动： 10Hz ～ 2000Hz  196m/s²

    — 冲    击： 980m/s² 6ms

    — 额定电流：  1A

    — 随机振动：  功率谱密度0.4G²/Hz  总加速度均方根值23.1G

    — 接触电阻：  ≤ 21mΩ

    — 绝缘电阻：  ≥ 5000MQ   100VDC

    — 介质耐压：  250V

    — 机械寿命：  200次

应用场景

通信设备

5G基站、交换机、路由器等通信设备内部板间连接

工业控制

PLC控制器、伺服驱动器、传感器接口等工业自动化场景

军工装备

雷达、导弹控制系统、军用通信等严苛环境连接
