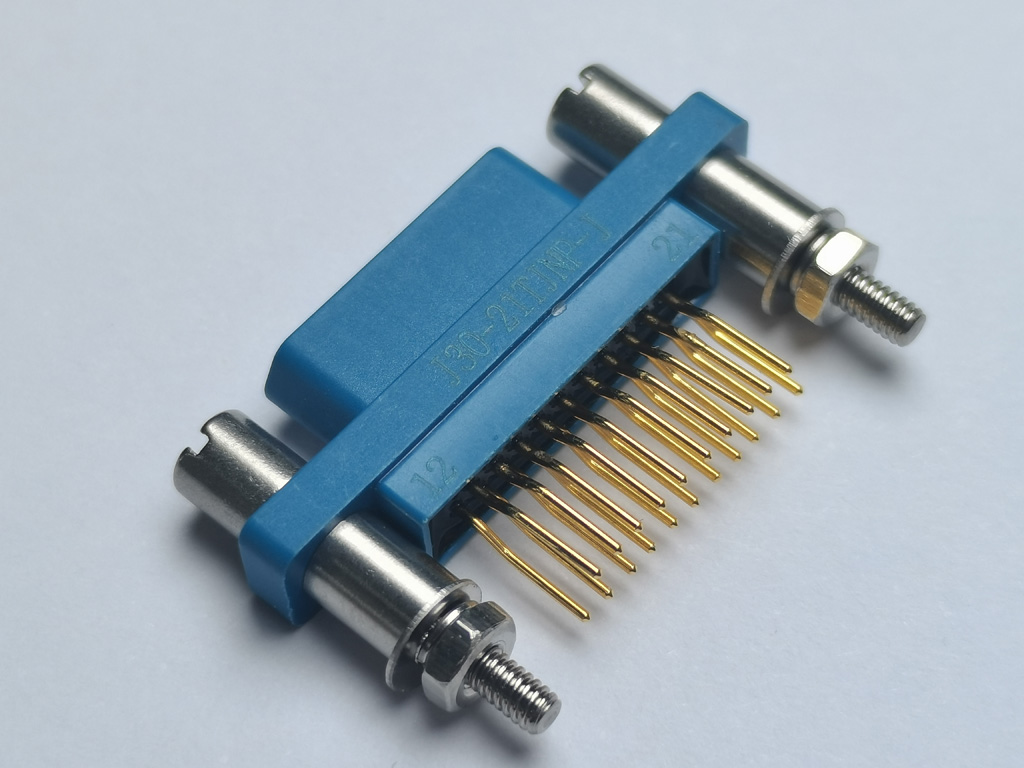

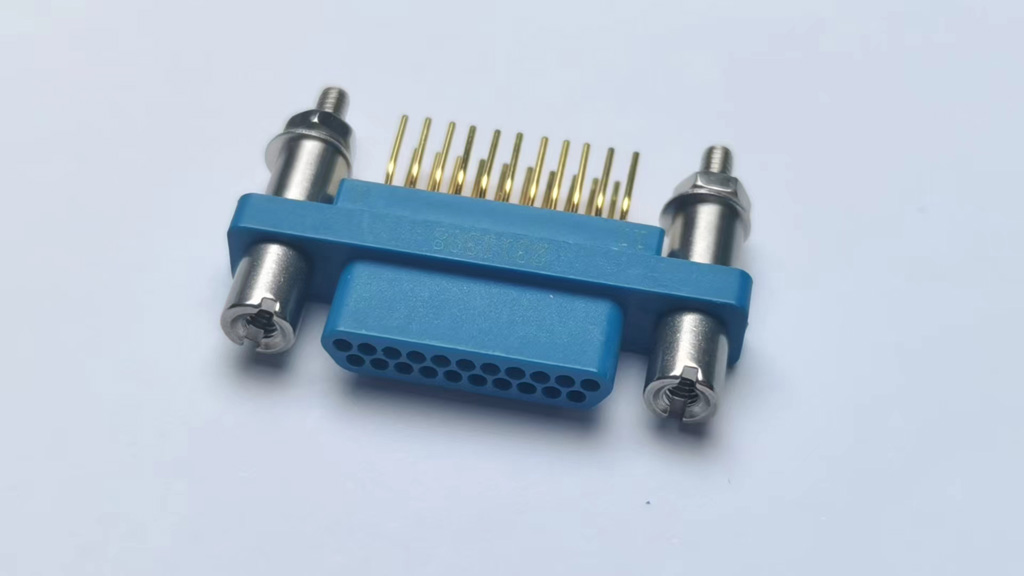

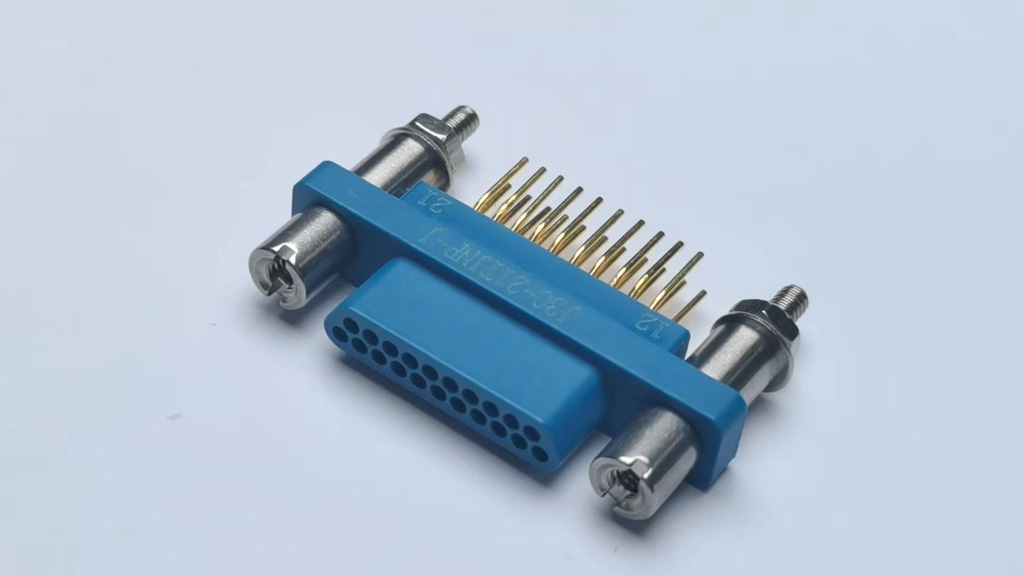

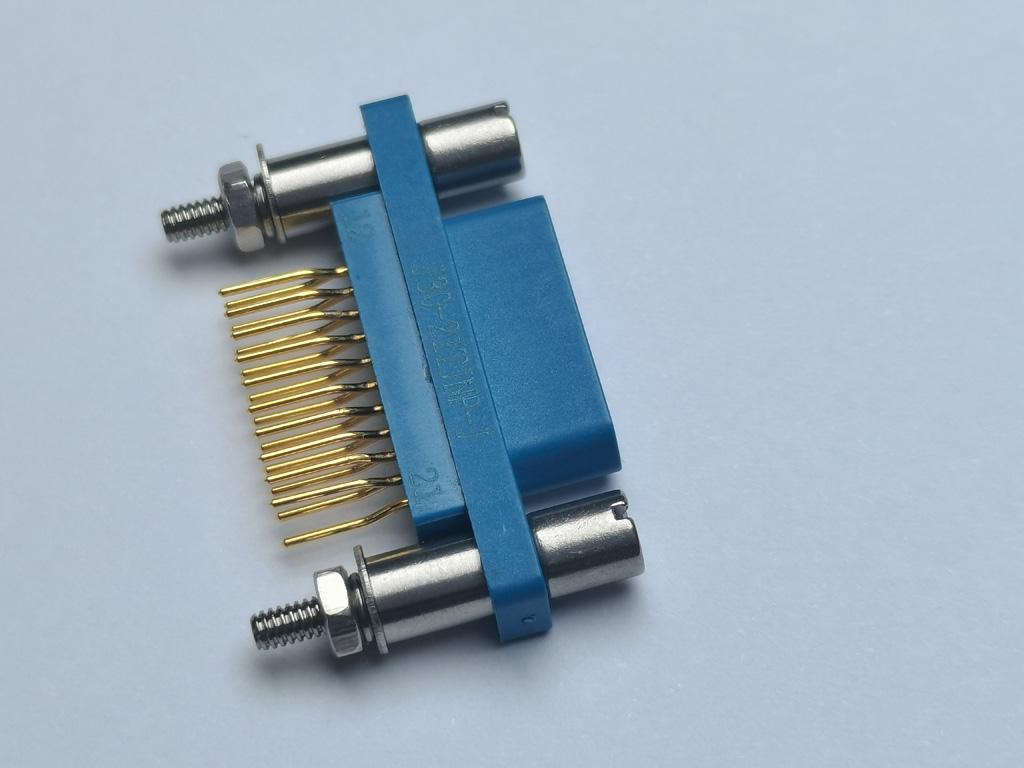

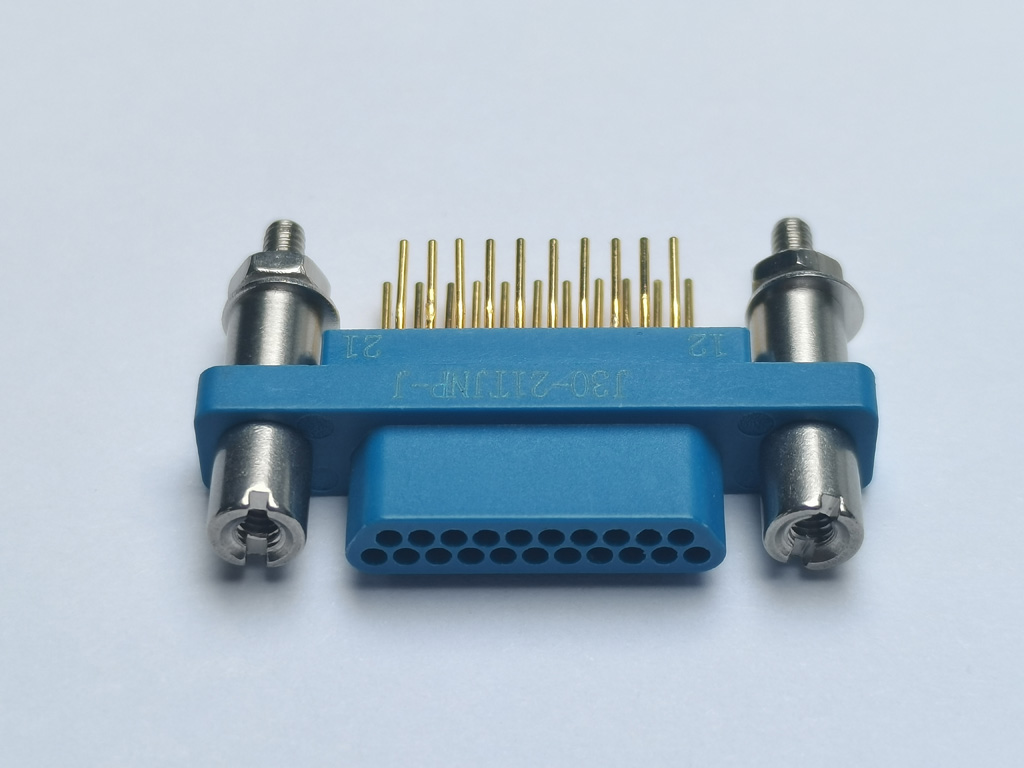

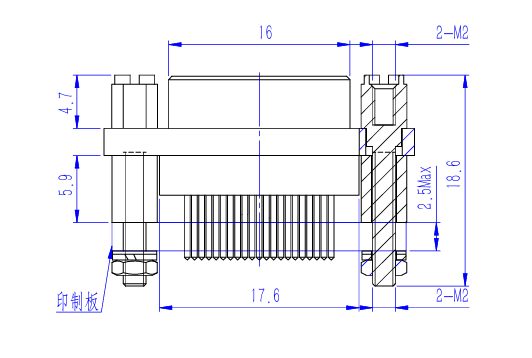

J30-21TJNP-J
产品规格产品简介符合GJB2446阳性接触件采用弹性绞线插针(麻花针)高密度接点，间距1.27mm产品采用塑料外壳，相当于美国MD系列包括9芯～51芯等七种规格有适用于印制板的尾端变更产品优点产品用途：产品具有高密度、轻型化、微型化的优点，可实现系统内部线缆到线缆，线缆与印制板，印制板与印制板之间电气电路系统的可靠互联。使用环境：产品可耐···
J30
产品系列
基本型
系列改型
15芯
接触件数量
插头装插针
接触件种类
基本
表面处理
直插
端接形式
P型
锁紧组件
产品规格
产品简介
符合GJB2446
阳性接触件采用弹性绞线插针(麻花针)
高密度接点，间距1.27mm
产品采用塑料外壳，相当于美国MD系列
包括9芯～51芯等七种规格

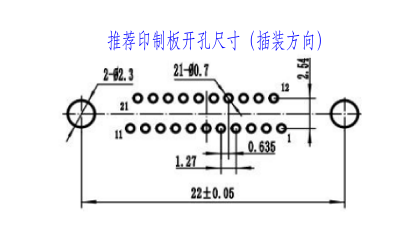

有适用于印制板的尾端变更
产品优点
产品用途：
产品具有高密度、轻型化、微型化的优点，可实现系统内部线缆到线缆，线缆与印制板，印制板与印制板之间电气电路系统的可靠互联。
使用环境：
产品可耐受较强振动、冲击等严酷使用环境，尤其适合用于对使用空间、设备轻型化有特殊要求的使用场合。
详细参数
| 参数项 | 参数值 | 参数项 | 参数值 |
|---|---|---|---|
| 针脚数 | 9、15、21、25、31、37、51 | 接口类型 | 矩形 |
| 端接方式 | 压接/直插/弯插 | 额定电流 | 3A |
| 额定电压 | 250V | 耐压 | 常温800V |
| 接触电阻 | ≤ 10mΩ | 绝缘电阻 | 常温≥ 5000MΩ |
| 工作温度 | -55℃～+125℃ | 振动 | 频率10～2000Hz 加速度196m/s² |
| 加速度 | 735m/s² 11ms | 冲 击 | 735m/s2 11ms |
| 机械寿命 | ≥500次 | 防护等级 | 不防水 |
| 壳体材料 | 塑料外壳 | 接触件材料 | 铜合金（表面镀金） |
应用场景
通信设备
5G基站、交换机、路由器等通信设备内部板间连接
工业控制
PLC控制器、伺服驱动器、传感器接口等工业自动化场景
军工装备
雷达、导弹控制系统、军用通信等严苛环境连接
